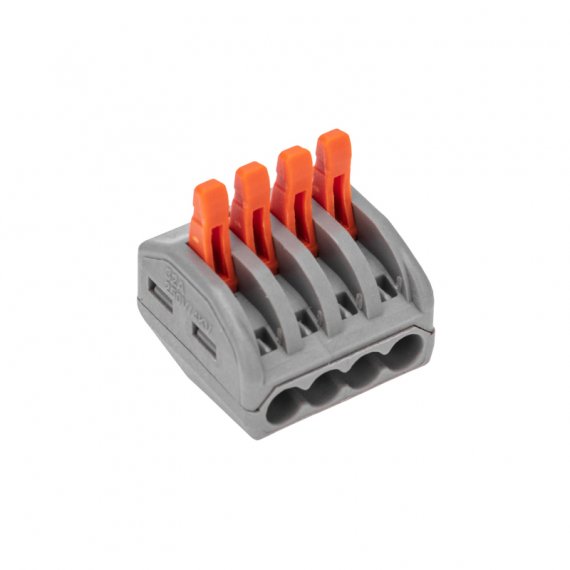

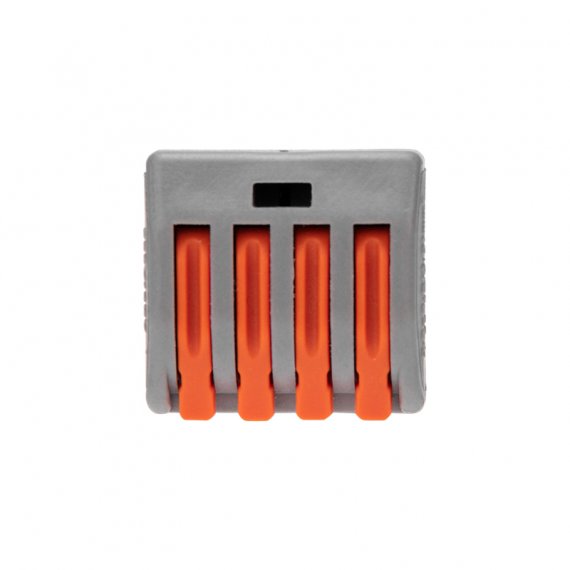

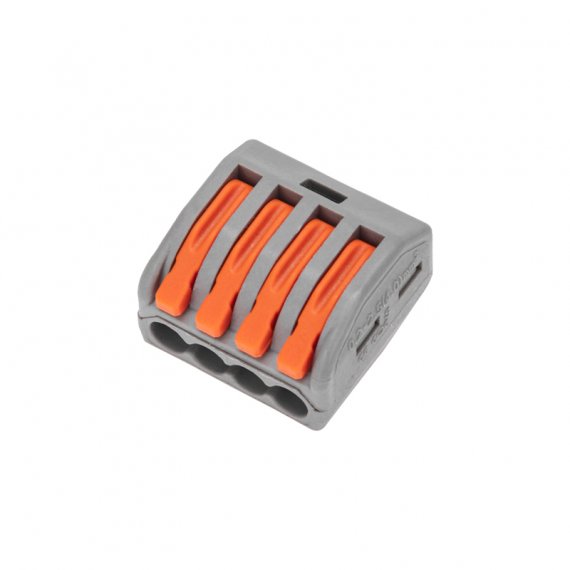

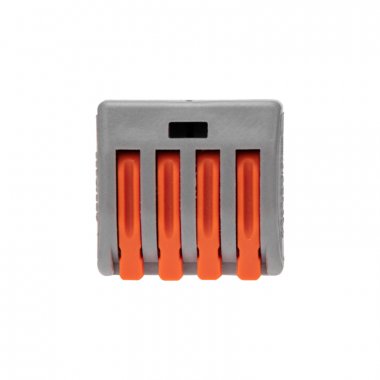

Rexant 07-5254-4-05 Универсальная клемма СМК 222-414, 4-проводная

Соединительная многоразовая клемма REXANT на 4 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта.
Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным.
Для извлечения проводника (демонтажа) необходимо повторить указанные действия в обратном порядке.

Характеристики:
Материал: Полиамид 66;
Количество контактов: 4;
Материал контактов: луженая медь;
Зажим: сталь;
Цвет: серый;
Напряжение: 400В;
Типы подключаемых проводов: одножильные, многожильные;
Ток: для одножильных проводов — 32А, для многожильных проводов — 24А;
Поддерживаемое сечение: 4x0.08-4мм² (одножильный провод), 4x0.08-2.5мм² (многожильный провод);
Рабочая температура: –40...+85 ºC.
Технические характеристики
Серия
Универсальная
Применение
Соединение проводников
Температура эксплуатации
-40...85 °C
Цвет
Светло-серый
Номин. ток
32 А
Номин. напряжение
450 В
Количество зажимов (подключаемых проводников)
4 штук
Подходит для одножильного провода
Да
Подходит для многожильного провода
Да
С рычажком (-ами)
Да
С контактной пастой
Нет
Номин. поперечное сечение
0,08...4 мм кв.
Вес
0.0396 кг
