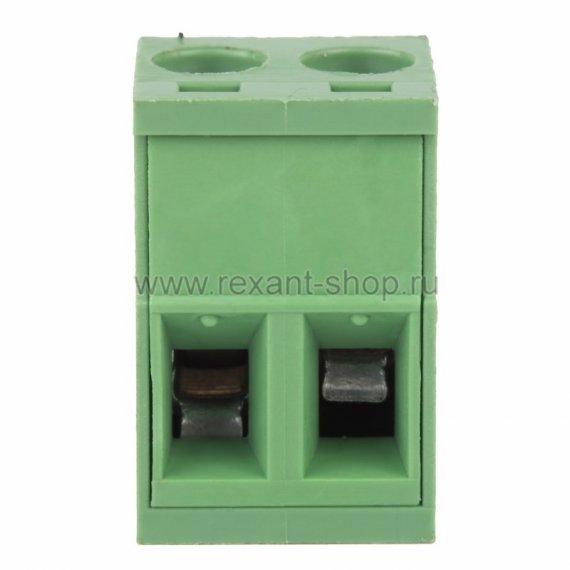

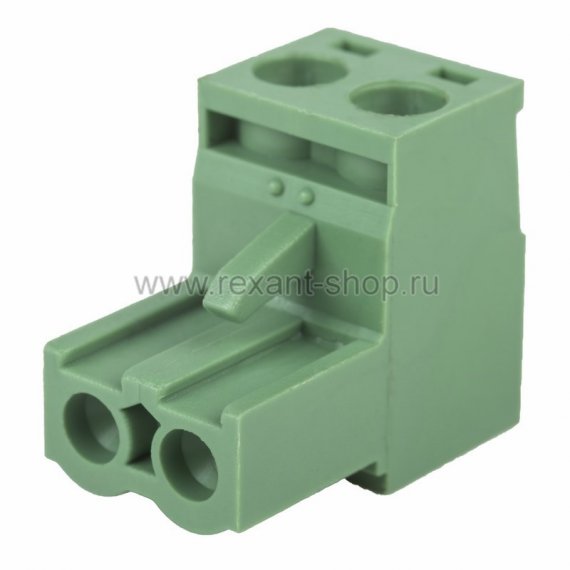

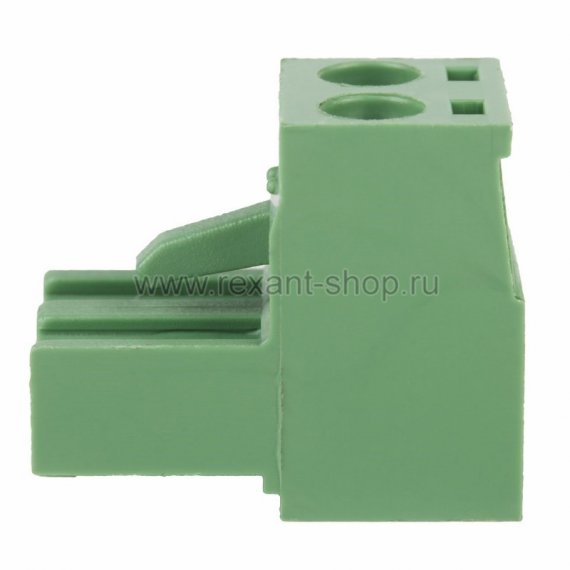

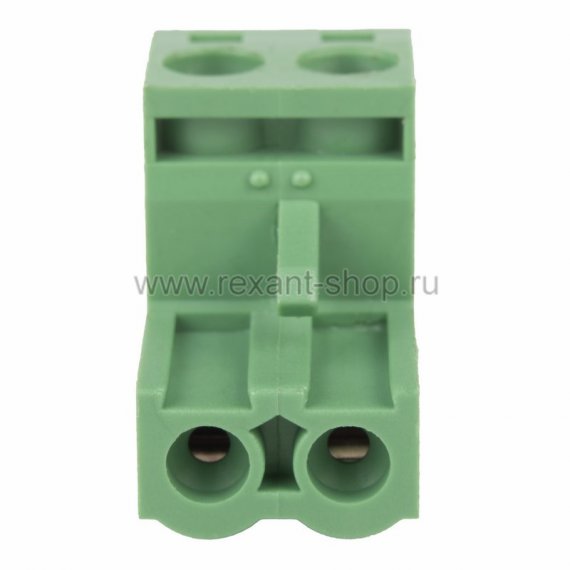

Rexant Клеммная колодка винтовая угловая (2EDGK-02P) 16-0902-9

Соединительная 2-х контактная винтовая клеммная колодка на провод (2EDGK-02P) углового исполнения является ответной (гнездовой частью) разъёма и предназначена для соединения печатной платы с проводником.

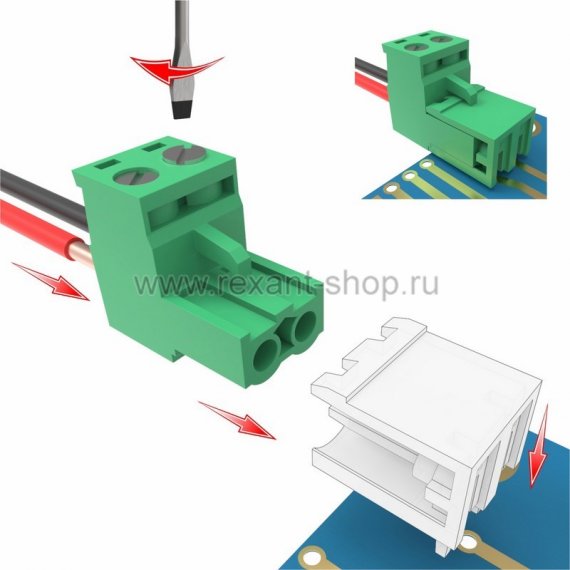

Перед монтажом с соединяемых проводников необходимо снять изоляцию. Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, после этого используя шлицевую отвертку поверните винт и зафиксируйте провод в зажимной камере. Убедитесь в верном положении проводника, именно при выполнении этого условия конструкция предотвращает случайное размыкание контакта. После этого клемму можно подключать к ответной части разъёма установленной на плате (арт.16-0912-9 штекер (2EDGR-02P)).
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.
Корпус клеммы изготовлен из полиамида 6,6 (модификация UL94V-0), что позволяет ему функционировать в температурном режиме от -40° до +105°С, а краткосрочно до +250°С. Данный материал обладает стойкостью к растрескиванию и высоким динамическим нагрузкам. Винтовой зажим клеммника надежно фиксирует провод, обеспечивает защиту от вибрации и вырывания. Как правило разъемные клеммы используются в приборах с быстросъёмными модулями для простоты обслуживания и ремонта.

Технические характеристики:
Кол-во контактов: 2
Шаг: 5,08 мм
Исполнение: Угловой
Подтип: Разъемный
Тип шага: Одинарный
Сечение провода: 2.5мм2 IEC
Напряжение / Ток: 300V / 15A
Цвет корпуса: Зеленый
Материал корпуса: Полиамид 6.6 (PA66), UL94V-0
Рабочая температура, °C: -40°~+105°С
