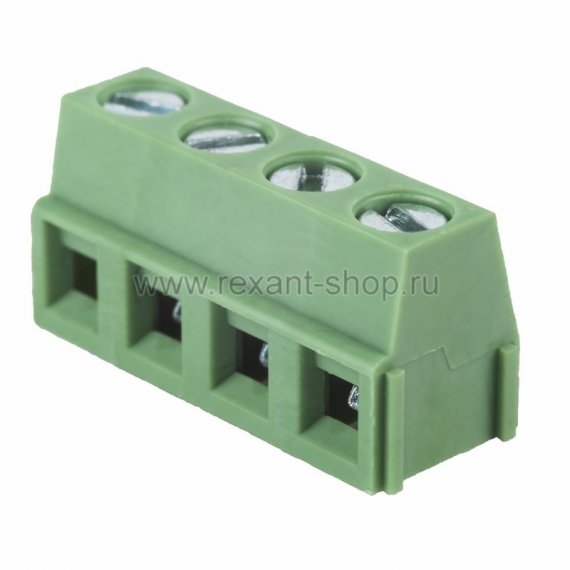

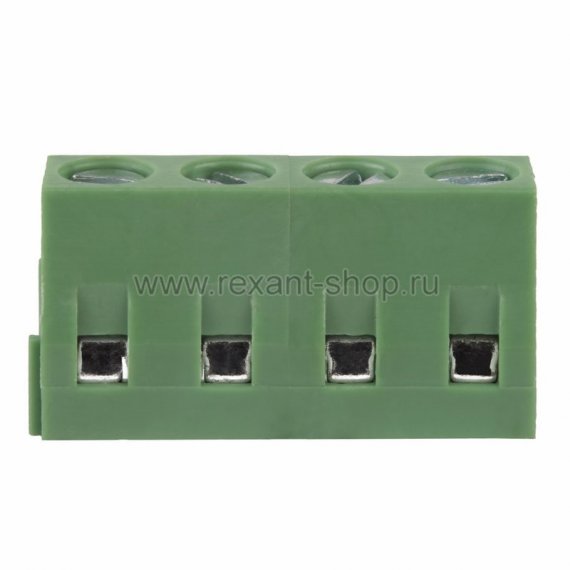

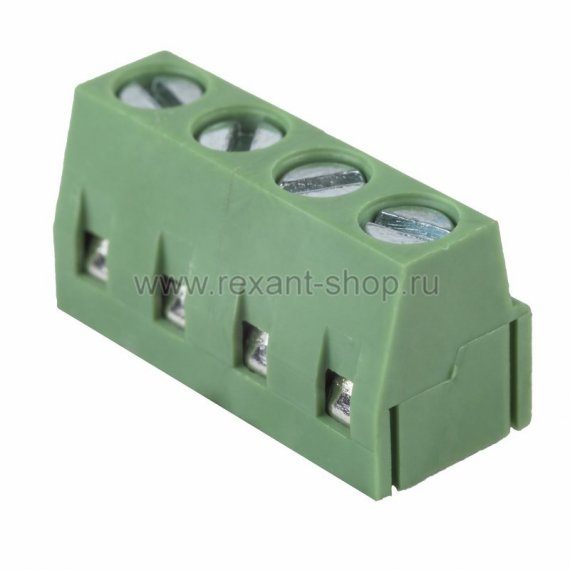

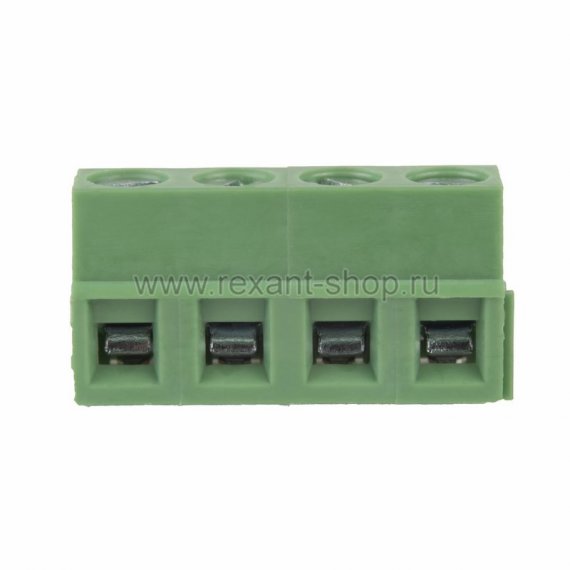

Rexant Клеммная колодка винтовая на плату (DG500-5.0-04P) 16-0924-9

Соединительная 4-х контактная винтовая клемма (DG500-5.0-04P) предназначена для соединения печатной платы с проводником.
Монтаж осуществляется с помощью пайки клеммы непосредственно на плату.

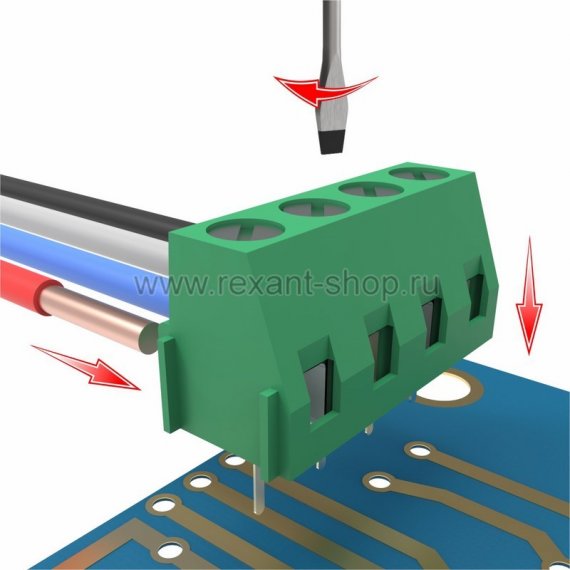

В свою очередь с соединяемых проводников, заблаговременно необходимо снять изоляцию. Зачищенный участок провода не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, после этого используя шлицевую отвертку поверните винт и зафиксируйте провод в зажимной камере. Убедитесь в верном положении проводника, именно при выполнении этого условия конструкция предотвращает случайное размыкание контакта.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.

Прямое подключение кабельной части к печатной плате без необходимости использования ответной части. Значительно ускоряет монтаж и упрощает систему!

Корпус клеммы изготовлен из полиамида 6,6 (модификация UL94V-0), что позволяет ему функционировать в температурном режиме от -40° до +105°С, а краткосрочно до +250°С. Данный материал обладает стойкостью к растрескиванию и высоким динамическим нагрузкам. Винтовой зажим клеммника надежно фиксирует провод, обеспечивает защиту от вибрации и вырывания.

Технические характеристики:
Кол-во контактов: 4
Шаг: 5,08 мм
Тип шага: Одинарный
Сечение провода: 2.5 мм2 IEC
Напряжение / Ток: 300V / 15A
Цвет корпуса: Зеленый
Материал корпуса: Полиамид 6.6 (PA66), UL94V-0
Рабочая температура, °C: -40°~+105°С
