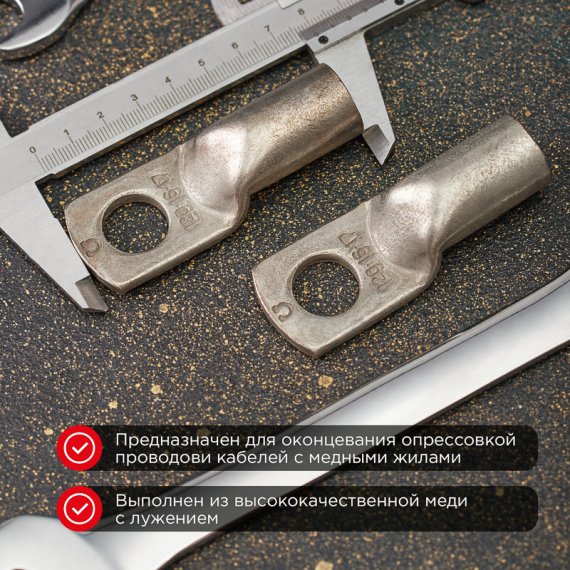

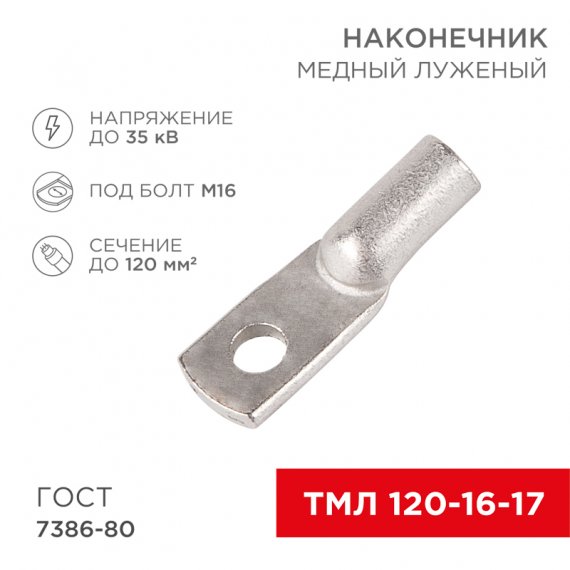

Rexant 07-5332-5 Наконечник медный луженый ТМЛ 120–16–17 (120мм? - ?16мм)

Наконечник ТМЛ 120–12–17 (120мм² - Ø12мм) REXANT предназначен для оконцевания проводов и кабелей с медными и алюминиевыми жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной.

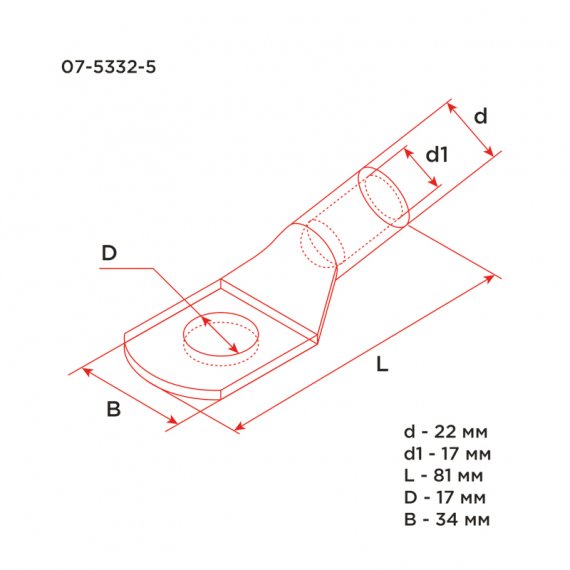

Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник
М — Медь — материал, из которого изготовлен наконечник
Л — Луженый — покрытие
120 — номинальное сечение наконечника, мм²
16— диаметр контактного стержня, мм
17— внутренний диаметр хвостовика, мм

Технические характеристики

Серия

Наконечник

Применение

Оконцевание провода

Класс проводника

Класс 2 (многопроволочная жила)

Температура эксплуатации

-40...80 °C

Ширина изделия

3,4 см

Высота изделия

2,2 см

Длина изделия

8,1 см

Изолированн.

Нет

Материал

Медь

Защитное покрытие поверхности

Лужёный (-ая)

Форма фланца

Кольцевая

Номин. поперечное сечение

120 мм кв.

Угол соединения

180° (по горизонтали)

Диаметр контактного стержня (отверстие под болт)

16 мм

Вес

0.1045 кг

Технические характеристики ETIM

Класс проводника

Класс 2 (многопроволочная жила)

Материал

Медь

Защитное покрытие поверхности

Лужёный (-ая)

Изолированн.

Нет

Форма фланца

Кольцевая

Метрический размер болта (М..)

16,0000

Номин. поперечное сечение

120,0000 мм кв.

Со смотровым (контрольным) отверстием

Нет

Тонкий фланец

Нет

Угол соединения

180° (по горизонтали)

Количество монтажных отверстий

1,0000
