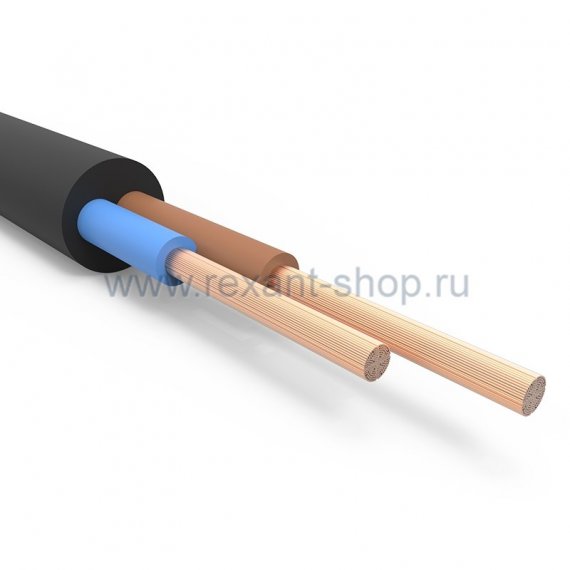

Rexant Кабель КГ- ХЛ 2Х0,75 (ЭТК) 01-8415

Гибкость силового кабеля КГ обусловлена тем, что его токоведущие жилы состоят из переплетенных медных проводников малого диаметра. Это физическое свойство данного типа кабеля обеспечило его широкое использование при подключении как стационарных, так и подвижных электроприборов, инструментов и оборудования. В зависимости от количества и номинального сечения медных проводников в каждой жиле, разные марки кабеля КГ рассчитаны на подключение потребителей различной электрической мощности.

Каждая многопроволочная жила заключена в резиновую изоляцию (РТИ-1), которая изготавливается из натурального каучука. Чтобы токопроводящая жила не склеивалась с резиной, проводник перед нанесением резиновой изоляции может быть предварительно обмотан дополнительным слоем из пленки полиэтилентерефталата (ПЭТ). Изолированные таким образом друг от друга жилы помещаются в общую защитную оболочку, в качестве которой применяется шланговая резина типов РТШ2 или РШТМ2.

Назначение и основные характеристики кабеля КГ
Основным назначением гибких силовых кабелей марки КГ является подключение к питающей электрической сети различных приборов, установок и устройств. Переносные сварочные аппараты и силовые агрегаты, подвижные подъемные механизмы, электроинструмент и другое оборудование повышенной мощности. Основные марки кабеля КГ имеют следующие характеристики:
Напряжение до 660В или 1 КВ в сетях постоянного и переменного тока.
Предельно допустимое значение частоты переменного тока: 400 Гц.
Диапазон допустимых температур: -40°+50°С.
Максимально допустимая температура многопроволочных жил +75°С.
Диаметр кривой изгиба кабеля – не менее восьмикратного диаметра наружной оболочки.
Устойчивость к солнечному излучению и надежная работа в условиях повышенной влажности.
Продолжительность службы кабеля КГ – не менее 4 лет.

Способы прокладки кабелей КГ
1. Внутри труб. Чтобы защитить кабель от механических повреждений и воздействия агрессивной среды, согласно ПУЭ кабель КГ может монтироваться внутри стальной, асбоцементной, керамической или пластиковой ПВХ трубы. При данном способе монтажа следует обеспечить герметичность всех стыков и соединений труб, для чего могут использоваться специальные смоляные ленты, пряжа или термоусадочные материалы. Диаметр труб, применяемых для этого вида прокладки, должен в 2-2.5 раза превышать диметр наружной оболочки кабеля.
2. При помощи лотков. Если сечение токонесущих жил кабеля меньше 16 мм2, такой кабеля можно монтировать методом укладки в лоток. При размещении нескольких кабелей в одном лотке производится укладка их на некотором расстоянии их друг от друга, не более одного слоя. Это достаточно распространенный тип размещения прокладываемых кабелей в помещениях различного типа – от относительно сухих, до цехов с повышенной влажностью и умеренно активной химической средой.
3. Монтаж по воздуху. Для этого типа монтажа используются различные тросы или эстакады. Выбирая данный способ прокладки, следует оценить возможность обрыва или повреждения кабеля, а также надежность конструкций, к которым производится крепление.
4. Незащищенное использование. Проложить кабель КГ открыто и обойтись без дополнительных защитных конструкций можно, если будут исключены все возможные причины обрыва кабеля подвижными механизмами, сверхнормативной ветровой или весовой нагрузкой. Данный тип монтажа, в соответствии с ПУЭ, не может использоваться в местах, где возможно массовое появление людей, а также на высоте ниже установленной при подвесе кабеля над проходами и проездами.
5. Прокладка кабеля КГ в земле ЗАПРЕЩЕНА. Гибкий кабель в мягкой резиновой изоляции не является достаточно защищенным для такого типа использования.
Способы прокладки кабелей КГ
1. Внутри труб. Чтобы защитить кабель от механических повреждений и воздействия агрессивной среды, согласно ПУЭ кабель КГ может монтироваться внутри стальной, асбоцементной, керамической или пластиковой ПВХ трубы. При данном способе монтажа следует обеспечить герметичность всех стыков и соединений труб, для чего могут использоваться специальные смоляные ленты, пряжа или термоусадочные материалы. Диаметр труб, применяемых для этого вида прокладки, должен в 2-2.5 раза превышать диметр наружной оболочки кабеля.
2. При помощи лотков. Если сечение токонесущих жил кабеля меньше 16 мм2, такой кабеля можно монтировать методом укладки в лоток. При размещении нескольких кабелей в одном лотке производится укладка их на некотором расстоянии их друг от друга, не более одного слоя. Это достаточно распространенный тип размещения прокладываемых кабелей в помещениях различного типа – от относительно сухих, до цехов с повышенной влажностью и умеренно активной химической средой.
3. Монтаж по воздуху. Для этого типа монтажа используются различные тросы или эстакады. Выбирая данный способ прокладки, следует оценить возможность обрыва или повреждения кабеля, а также надежность конструкций, к которым производится крепление.
4. Незащищенное использование. Проложить кабель КГ открыто и обойтись без дополнительных защитных конструкций можно, если будут исключены все возможные причины обрыва кабеля подвижными механизмами, сверхнормативной ветровой или весовой нагрузкой. Данный тип монтажа, в соответствии с ПУЭ, не может использоваться в местах, где возможно массовое появление людей, а также на высоте ниже установленной при подвесе кабеля над проходами и проездами.
5. Прокладка кабеля КГ в земле ЗАПРЕЩЕНА. Гибкий кабель в мягкой резиновой изоляции не является достаточно защищенным для такого типа использования.
Работы по прокладке кабеля КГ должны выполняться специально обученными работниками, имеющими соответствующий допуск.
