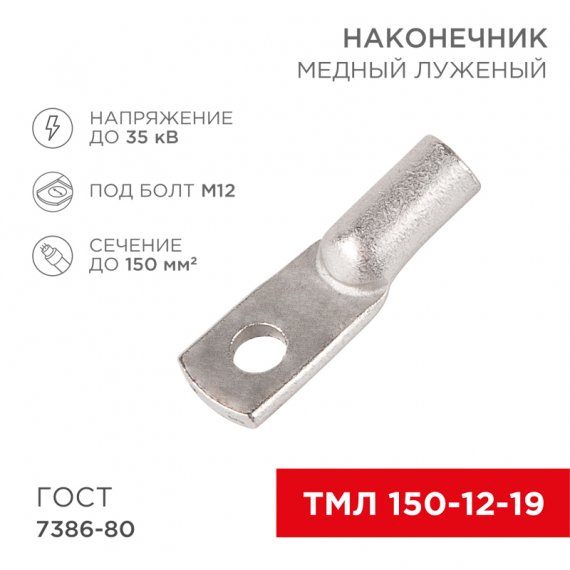

Rexant 07-5335-5 Наконечник ТМЛ 150–12–19 (150мм? - ?12мм) ГОСТ 7386-80

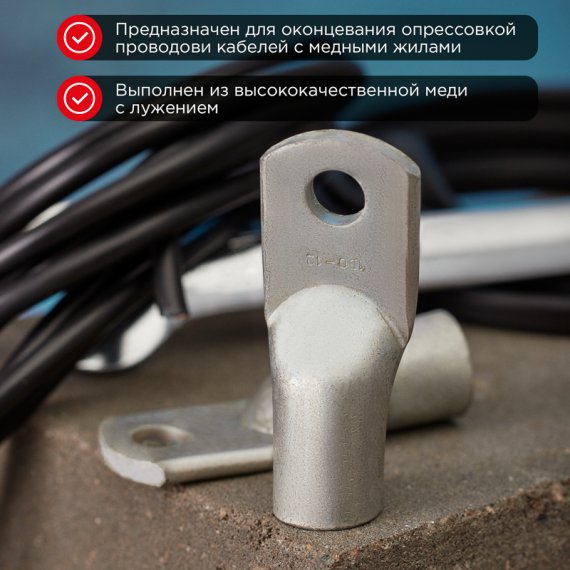

 Наконечник ТМЛ 150–12–19 (150мм² - Ø12мм) REXANT предназначен для оконцевания проводов и кабелей с медными и алюминиевыми жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной.

Наконечник изготовлен из меди высокого качества, подвергнутой лужению, что улучшает электрический контакт, защищает изделие от окисления и коррозии, а также препятствует разрушению основного материала.

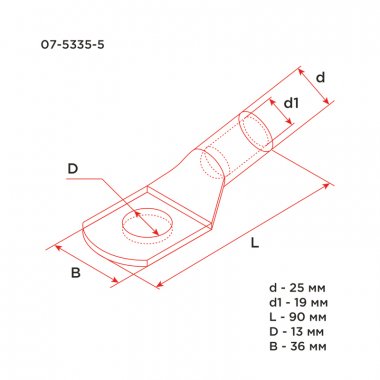

Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
150 — номинальное сечение наконечника, мм²;
12 — диаметр контактного стержня, мм;
19 — внутренний диаметр хвостовика, мм.

Технические характеристики

Серия

Наконечник

Применение

Оконцевание провода

Класс проводника

Класс 2 (многопроволочная жила)

Температура эксплуатации

-40...80 °C

Ширина изделия

3,6 см

Высота изделия

2,5 см

Длина изделия

9 см

Изолированн.

Нет

Материал

Медь

Защитное покрытие поверхности

Лужёный (-ая)

Форма фланца

Кольцевая

Номин. поперечное сечение

150 мм кв.

Угол соединения

180° (по горизонтали)

Диаметр контактного стержня (отверстие под болт)

12 мм

Вес

0.1538 кг

Технические характеристики ETIM

Класс проводника

Класс 2 (многопроволочная жила)

Материал

Медь

Защитное покрытие поверхности

Лужёный (-ая)

Изолированн.

Нет

Форма фланца

Кольцевая

Метрический размер болта (М..)

12,0000

Номин. поперечное сечение

150,0000 мм кв.

Со смотровым (контрольным) отверстием

Нет

Тонкий фланец

Нет

Угол соединения

180° (по горизонтали)

Количество монтажных отверстий

1,0000
